設備紹介

大型加工から曲げ・溶接まで。
一貫製作を支える丸菱製作所の設備。
丸菱製作所では、大型製缶・板金・溶接・機械加工・組立まで、一貫製作を支える各種設備を社内に保有しています。5面加工門型マシニングセンター、5軸複合加工機、長尺3Dレーザー加工機、大型プレスブレーキ、三次元パイプベンダー、ロボット溶接設備などを活用し、大型・長尺・複雑形状の製品にも対応しています。

大型・長尺・複雑形状に応える加工能力

重厚長大な製品を社内で一括加工するため、高い建屋の製缶工場と大型定盤に加え、5面加工門型マシニングセンター・長尺3Dレーザー加工機など特殊な設備を保有しています。製缶・溶接から機械加工、組立、搬出までを社内で完結できることが、丸菱製作所の設備の強みです。

大型機械加工
2,500 × 5,000mm最大テーブルサイズ

5面加工門型マシニングセンターによる大型製品の機械加工に対応

3Dレーザー加工
φ406 × 8,000mm最大加工径 × 最大加工長

形鋼・丸パイプ・角パイプなどの長尺材の三次元レーザー加工に対応

大型製缶
2,600 × 8,000mm最大重量 20 t

20t天井クレーンを備えた新工場を活用し、大型製缶品の製作から組立・搬出まで対応

大型曲げ加工
4,000mm級 × 350t最大加工幅 × 最大プレス能力

4mクラスの長尺板材について、最大350tのプレスブレーキによる曲げ加工に対応

主要設備

丸菱製作所の加工能力を象徴する設備をご紹介します。

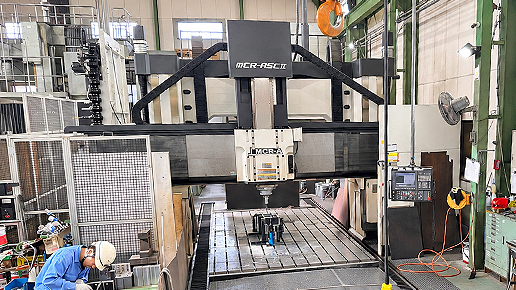

オークマOKUMA
MCR-A5CⅡ
5面加工門型マシニングセンター

テーブル
2,500 × 5,000mm
ストローク
X5,200Y3,600Z800mm

大型製缶品・構造物を1回の段取りで多面加工できる丸菱製作所の主力大型加工設備。2,500×5,000mmの大型テーブルを備え、大型製品の高精度な仕上げ加工に対応します。

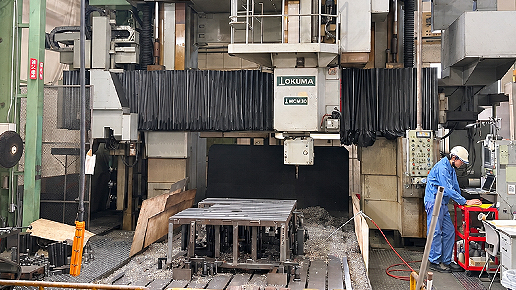

オークマOKUMA
MCM-30
5面加工門型マシニングセンター

テーブル
2,500 × 5,000mm
ストローク
X5,000Y3,500Z2,100mm

大型テーブルに加え、Z2,100mmの高さ方向の加工範囲を持つ大型5面加工設備。背の高い大型構造物や製缶品にも対応し、大型製品の機械加工能力を支える主力設備です。

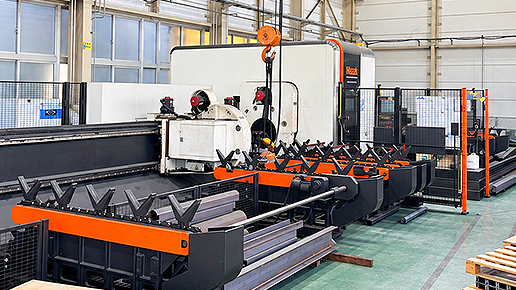

ヤマザキマザックYAMAZAKI MAZAK
3D FABRI GEAR 400 II
形鋼三次元レーザー加工機

最大加工長
8,000mm
最大加工径
φ406mm
レーザー出力
4 kW

丸パイプ・角パイプ・形鋼などの長尺材を三次元レーザーで加工。最大8,000mmの長尺材に対応し、切断・穴あけ・開先などを一台で行えます。

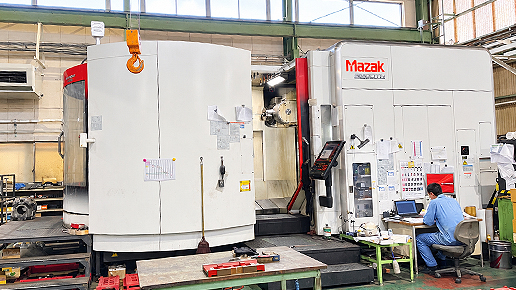

ヤマザキマザックYAMAZAKI MAZAK
INTEGREX i-800V/8
5軸複合加工機

最大加工径
φ1,500mm
ストローク
X1,700Y1,500Z1,150mm

大径ワークに対応する5軸複合加工機。複雑形状の加工を工程集約することで、段取り替えを減らし、高精度な加工に対応します。

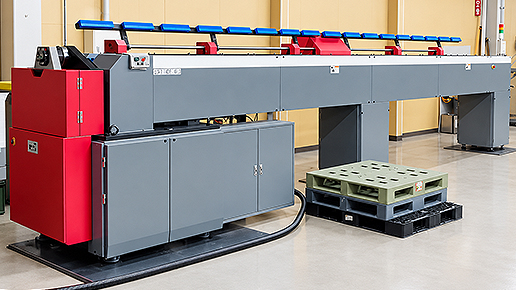

日進精機NISSIN SEIKI
NPB040MD-6000
三次元パイプベンダー

最大加工長
6,000mm
対応径
φ25 〜 φ42.7mm
対応サイズ
5サイズ対応

最大6,000mmの長尺パイプを三次元的に曲げ加工できる設備。複雑な形状のパイプや構造部材を、継ぎ目を抑えて製作できます。

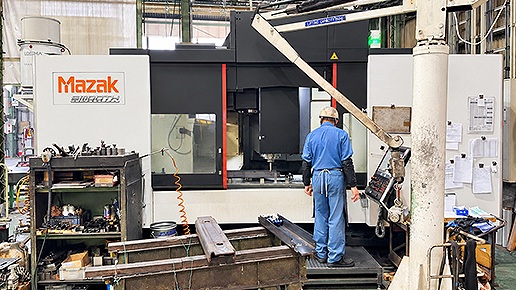

ヤマザキマザックYAMAZAKI MAZAK
MTV-815/80
立型マシニングセンター

テーブル
2,240 × 810mm
ストローク
X2,030Y810Z750mm

2mを超える長いテーブルを備えた立型マシニングセンター。長尺部品を中心とした機械加工に対応します。

大型製作に対応する新工場

2022年5月竣工

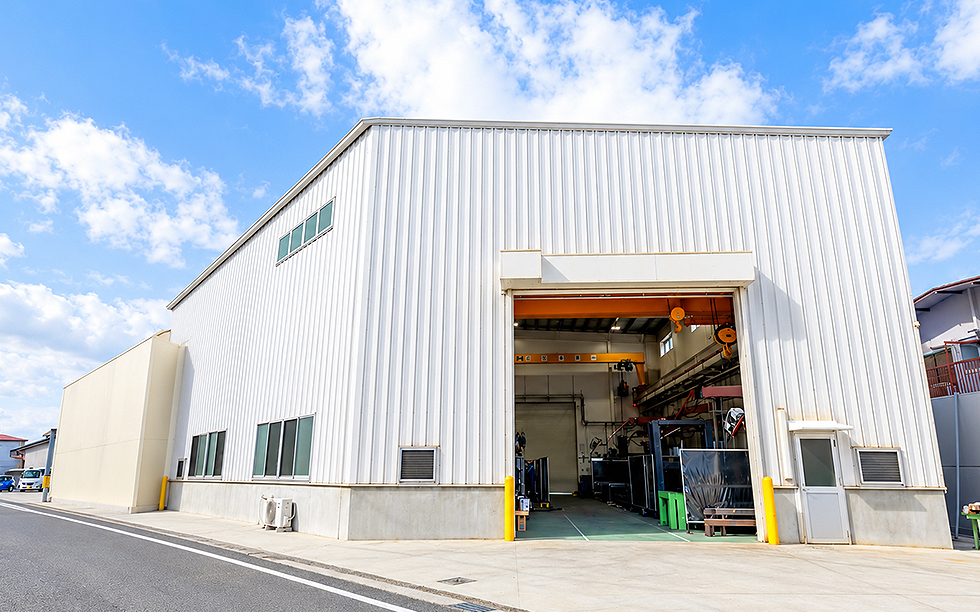

新工場 外観

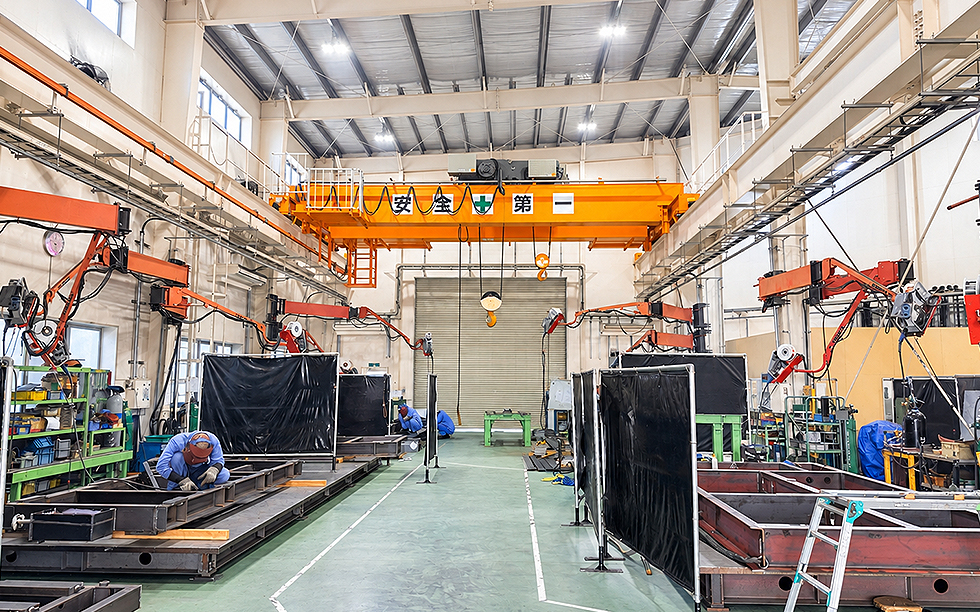

  • 新工場 内観 01

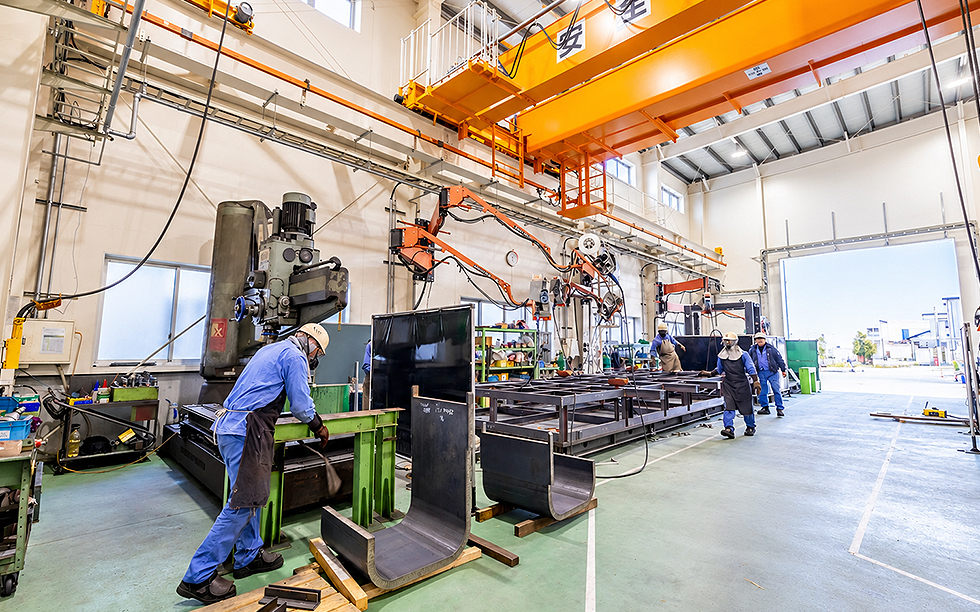

  • 新工場 内観 02

2022年5月、大型製品の製作・搬出能力をさらに強化するため、新工場を竣工しました。工場内には20tクレーンを備え、丸菱製作所の工場の中でも特に高い天井高を確保しています。

また、道路に面した工場配置により、大型トラックを工場へ直接乗り入れることができ、大型製品の搬入・搬出にも対応しています。これにより、大型製品についても、製缶・溶接から機械加工、組立、搬出まで、社内でより柔軟に対応できる生産体制を整えています。

20t
天井クレーン大型製品の反転・吊り上げに対応
2022年5月
竣工・稼働中社内最大の天井高を確保
大型車両
直接乗り入れ道路に面した配置で搬入・搬出が容易

工程別 設備一覧

工程・用途ごとに保有設備を掲載しています。加工サイズ・ストロークからご検討ください。

01大型・門型加工

横へタップして全体を確認できます。

メーカー 型式 設備名称 テーブル／加工サイズ ストローク／能力
オークマ MCR-A5CⅡ 5面加工門型マシニングセンター 2,500 × 5,000 mm X5,200 × Y3,600 × Z800 mm
オークマ MCM-30 5面加工門型マシニングセンター 2,500 × 5,000 mm X5,000 × Y3,500 × Z2,100 mm
三菱重工 MVR-25 5面加工門型マシニングセンター 1,500 × 3,000 mm X3,200 × Y2,500 × Z800 mm
025軸・複合加工

横へタップして全体を確認できます。

メーカー 型式 設備名称 テーブル／加工サイズ ストローク／能力
ヤマザキマザック INTEGREX i-800V/8 5軸複合加工機 φ1,500 mm X1,700 × Y1,500 × Z1,150 mm
03マシニング・機械加工

横へタップして全体を確認できます。

メーカー 型式 設備名称 テーブル／加工サイズ ストローク／能力
イワシタ IA3340 長尺立型マシニングセンター 400 × 4,000 mm X4,050 × Y330 × Z400 mm
ヤマザキマザック MTV-815/80 立型マシニングセンター 2,240 × 810 mm X2,030 × Y810 × Z750 mm
OKK（大阪機工） MCV600 立型マシニングセンター 1,600 × 650 mm X1,300 × Y650 × Z650 mm
ヤマザキマザック VERTICAL CENTER NEXUS 510C 立型マシニングセンター 1,300 × 550 mm X1,050 × Y510 × Z510 mm
ヤマザキマザック VERTICAL CENTER NEXUS 510C 立型マシニングセンター（2パレット仕様） 1,300 × 550 mm × 2パレット X1,050 × Y510 × Z510 mm
OKK（大阪機工） VM-5Ⅲ 立型マシニングセンター 1,250 × 560 mm X1,020 × Y510 × Z510 mm
芝浦機械（旧 東芝機械） BTD-200QH 横中ぐりフライス盤 1,000 × 1,200 mm X1,500 × Y1,200 × Z700 ＋ W400 mm
オークマ GENOS M460-VE 立型マシニングセンター 1,000 × 460 mm X762 × Y460 × Z460 mm
04板金・曲げ加工

横へタップして全体を確認できます。

メーカー 型式 設備名称 加工サイズ・加工幅 能力
ヤマザキマザック 3D FABRI GEAR 400 II 形鋼三次元レーザー加工機 最大加工径φ406 mm
最大加工長8,000 mm		 レーザー出力4 kW
村田機械 M-5000 CNCタレットパンチプレス 加工サイズ1,525 × 3,050 mm級 プレス能力441 kN
村田機械 M-2048UT CNCタレットパンチプレス 加工サイズ約 1,250 × 2,500 mm プレス能力約 200 kN
アマダ RG-80S プレスブレーキ 加工幅2,000 mm プレス能力80 t
コマツ PBZ3504-2 プレスブレーキ 加工幅4,050 mm プレス能力350 t
コマツ PVS2254-3 ハイブリッドプレスブレーキ 加工幅4,200 mm プレス能力225 t
日進精機 NPB040MD-6000 三次元パイプベンダー 対応径φ25 〜 φ42.7 mm（5サイズ対応） 最大加工長6,000 mm
05溶接・ロボット

横へタップして全体を確認できます。

メーカー 型式 設備名称 最大リーチ 可搬質量／特徴
ダイヘン FD-V6L（NV6L） アーク溶接ロボット 2,006 mm 6 kg ／ ロングアーム仕様

上記以外にも、製缶・板金・溶接・組立の各工程に必要な汎用設備を保有しています。記載のない加工についてもお問い合わせください。

加工可否・設備についてのご相談

図面をお持ちの場合もお気軽にお問い合わせください。製品サイズ・材質・数量をお知らせいただければ、社内設備での加工可否をご回答いたします。
